应用领域

适用于海上石油钻井发电机、油田机械（立式、油梁式抽油机、注水泵、试井机）、风力发电、化工矿山机械（采煤机、搅拌机、球磨机、风机、水泵、压缩机等）、纺织机械（剑杆织机、喷气织机等）、提升传输设备（电梯、绞车、传送带、港口集装箱起吊）、锻压机械（螺旋压力机、压砖机等）、电动轿车、大巴、旅游巴士、龙门刨床、立式车床、钻床等、塑料机械：挤出机、注塑机等、家电：洗衣机、空调、冰箱等电机、水处理厂用电机、隧道风机、钢厂烧结机。

产品简介

开关磁阻电动机（SwitchedReluctanceDrive：SRD）是继变频调速系统、无刷直流电动机调速系统之后发展起来的最新一代无级调速系统，是集现代微电子技术、数字技术、电力电子技术、红外光电技术及现代电磁理论、设计和制作技术为一体的光、机、电一体化高新技术。它具有调速系统兼具直流、交流两类调速系统的优点。

SRM电机结构简单坚固，调速范围宽，调速性能优异，且在整个调速范围内都具有较高效率，系统可靠性高。

现如今，开关磁阻电机的应用和发展取得了明显的进步，已成功地应用于电动车驱动、通用工业、家用电器和纺织机械等各个领域，功率范围从10W到5MW，最大速度高达100,000r/min。

我国对开关磁阻电动机调速系统的研究与试制起步于20世纪80年代末90年代初，取得了从基础理论到设计制造技术多方面的成果与进展，但产业化及应用性研究工作相对滞后。由于SRD的产业化，人们通常将其产品称为“开关磁阻调速电动机”。

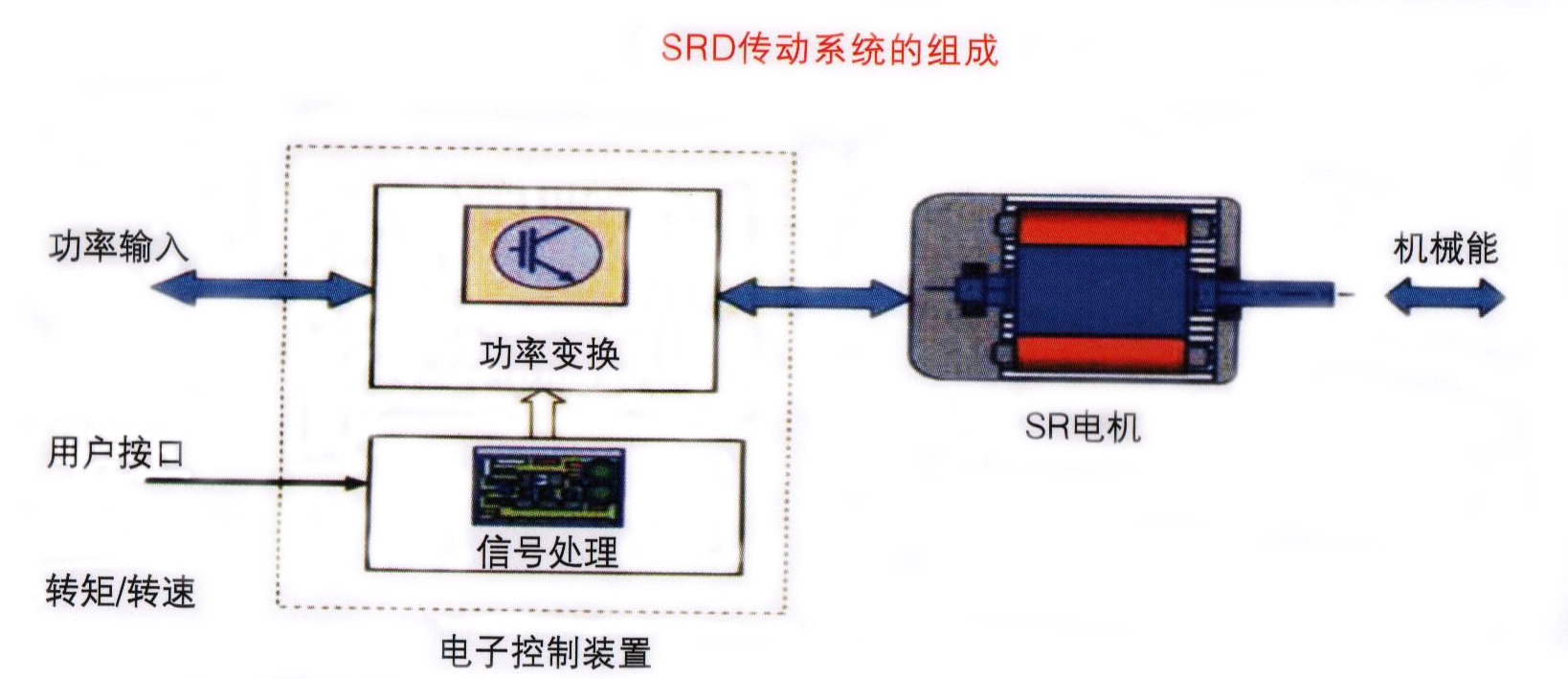

开关磁阻电动机调速系统主要由开关磁阻电动机（SRM）、功率变换器、控制器、转子位置检测器四大部分组成。控制器内包含控制电路与功率变换器，而转子位置检测器则安装在电机的一端，电动机与国产Y系列感应电动机同功率同机座号同外形。

产品特点

1.高启动转矩，低启动电流。启动转矩为额定转矩的150%时，启动电流仅为额定电流的20-30%。因此，适用于频繁正反转及启制动的机械（次数可达1000次/小时）。

2.系统效率高，节能效果好。特别是能在转速和负载转矩均较大范围变化时保持高效率，因此在各种实际工况条件下均会有良好的节电效果。

3.调速范围广，低速下可长期运行。在其宽广的调速范围内，整体效率比其它调速系统至少高5%-15%，在低速及非额定负载下，高效率愈加明显。

4.电动机的结构简单。转子上没有任何形式的绕组，定子上只有简单的集中绕组，端部较短，没有相间跨接线。因此，具有制造工序少、结构坚固、工作可靠、维修量小等特点。

5.开关磁阻电机调速系统具有很高的稳速精度。属于闭环控制调速系统，可以很方便的构成无静差调速系统，机电时间常数小，可以是感应电动机利用系数的1.2~1.4倍，因此适用于转速精度和动态响应要求较高的场合。

6.电动机能适应较差的工作环境。无电刷整流子，控制器电路也较简单，适用于环境恶劣和要求高可靠性的机械。

7.电机空载电流小和空载损耗小。远小于异步电机，约为满载电流的1%。

8.功率因数高。不需要额外的附加无功补偿装置。

9.性能好。开关磁阻电机调速系统可以通过对电流的导通、断开和对幅值的控制，得到满足不同负载要求的机械特性，易于实现系统的软启动和四象限运行等功能，控制灵活。又由于系统是自同步系统运行，不会像变频供电的感应电动机那样在低频时出现不稳定和振荡问题。

10.可靠性高。控制器中的功率变换器与电动机的绕组串联，不会出现变频调速系统中功率变换器可能出现的直通故障，可靠性大大提高；开关频率低，可减少IGBT的热冲力老化，控制器的发热量小，提高了可靠性和效率，对外电磁干扰（EMI）低，系统工作稳定性高。

11.电动机安装方便。外形及安装尺寸与同容量Y系列电动机相同，便于互换。

12.有转矩脉动。从工作原理可知，开关磁阻电动机转子上产生的转矩是由一些列脉冲转矩叠加而成的，由于双凸极结构和磁路饱和非线性的影响，合成转矩不是一个恒定转矩，而有一定的谐波分量，这导致了电动机在加减速时噪声比一般电动机大。

使用环境

主要技术参数

电机参数：

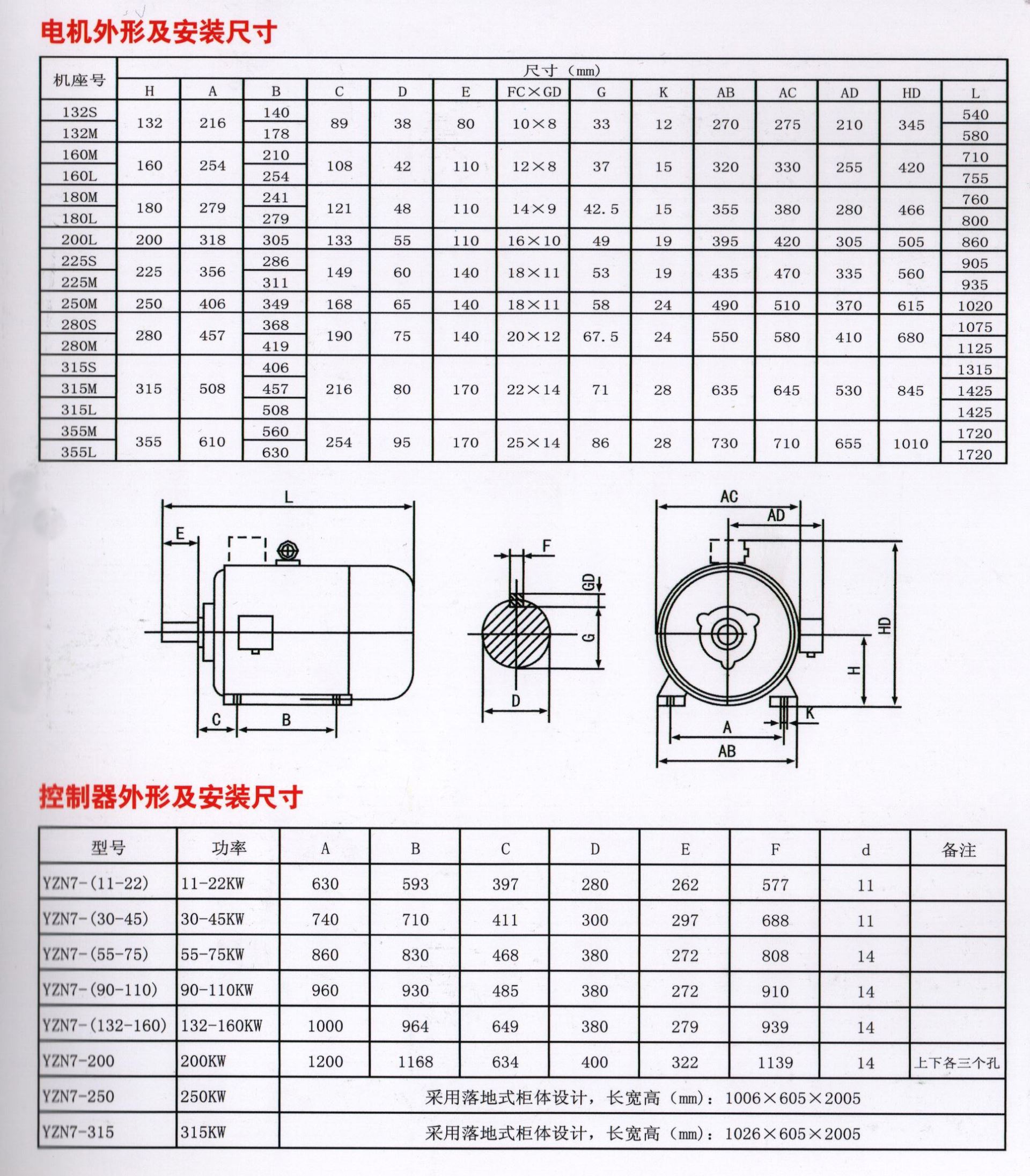

安装尺寸：
